面発光同軸LED照明
カメラ軸と同方向からの照明です。面状に配列したLEDの均一照明は、ハーフミラーによりカメラと同じ軸方向からの落射となります。金属などの鏡面素材の検査に適します。
| 型式 | 寸法 | LED数 | 電気仕様 | |||||
| 外寸 A |
外寸 B |
厚み C |
取付 位置D |
発光面 E |
R | □ （W,G,B) |
||
| LCM-18/18R | 56 | 30 | 24 | 15 | 18×18 | 18 | DC12V 0.06A | |
| LCM-18/18□ | 56 | 30 | 24 | 15 | 18×18 | 18 | DC12V 0.12A | |
| LCM-28/28R | 70 | 40 | 39 | 15 | 28×28 | 42 | DC12V 0.14A | |
| LCM-28/28□ | 70 | 40 | 39 | 15 | 28×28 | 42 | DC12V 0.28A | |
| LCM-50/50R | 100 | 60 | 65 | 15 | 50×50 | 105 | DC12V 0.42A | |
| LCM-50/50□ | 100 | 60 | 65 | 15 | 50×50 | 105 | DC12V 0.7A | |
□は色の表示で、R=赤、G＝緑、B＝青、W＝白

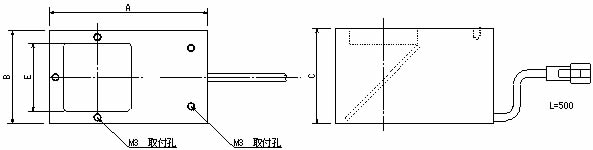

面発光同軸LED照明外観
面発光同軸LED照明写真
