小型分光器
廉価・小型分光器 ART Spectoroscope
ART SpectoroscopeはNMOSイメージセンサーと光ファイバーセンサーを用いた小型NIR分光器です。光源内臓型光ファイバーセンサーを採用し、別途光源を用意する必要がありません。
小型で持ち運びは簡単で、単三電池での測定が可能です。
メモリバックアップを行い、パソコンと接続してパソコンへのデータ取り込みは可能です。
小型分光器製品写真
小型分光器特徴
- ACアダプタ・単三電池の2Way電源
- 小型で、サイズ：66×160×230（mm）、約3.0kg
- 測定パラメータは本体ディスプレイとスイッチで設定でき、本体単体でも測定可能
- 電池を内臓でき、測定・データバックアップが可能
- 測定開始は、パソコン・本体スイッチ・本体外部トリガの入力で制御可能
- PC専用ソフトは、Excelで動作するアドインソフト
- PC測定では、開始時間・測定間隔・測定回数が設定でき、自動測定が可能
小型分光器仕様
| モデル | SN200F1L | SN200F1A |
| 光センサー | NMOSイメージセンサ（チャンネル数変更可） | |
| 分光方式 | 凹面グレーティング | |
| 測定波長範囲 | 650nm～1050nm（センサーのチャンネル数、グレーティング等で異なる） | |
| 光源 | 白色光源（光量制御可能） | |
| 対応可能PC | Excel 2000以上でシリアルポートがあること | |
| 電源 | ACアダプタまたは、単三型電池×４ | |
| 本体前面 | 128×64(dots) LCD・ファイバーセンサー・電源スイッチ | |
| 本体裏面 | 電池蓋・ACアダプタ・シリアル端子・外部端子（※） | |
| 本体上面 | スイッチ×3（条件変更可能） | |
| PCソフト | 標準ソフト | 標準ソフト＋オプションソフト |
※：フォトカプラ±入力と5V、GNDのminiDin4pin端子
小型分光器データ表示例
Excelでの取りこみデータ表示例

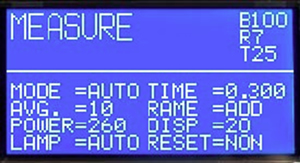

本体ディスプレイ
測定パラメータ一覧
平均数・測定時間・ランプパワー・ランプAUTO/ON/OFF（外部光源を利用する場合はOFF）
測定回数(※) ・繰返し数(※)・測定インターバル(※) ・測定開始時間(※) ・外部入力トリガ
※：PC操作時に設定可能
標準ソフト
スペクトル測定
前処理：移動平均・１次微分・２次微分・基準化
オプションソフト
統計解析：MLR・PCR・評価（シート上のデータで簡単に評価できるシステムを提供）
＝（簡単に検量線作成・検量線を用いてシート上のデータ・測定データを評価可能）
