LEDフラットリング照明は画像処理用LED照明・検査用LED照明の一種です。リング状のフラットな基板にLEDを傾き角なく垂直に配列しているため、広範囲に照射します。正反射光を使用した撮影、表面検査、パターン検査などに適応しています。
LEDフラットリング照明の仕様
| 型 名 | 定格電圧(V) | 消費電力(W) | LED数 | 寸法 | |||
|---|---|---|---|---|---|---|---|
| △(R,IR) | □(G,B,W) | 外径A | 外径B | 厚みC | |||
| LRF-30/16△ | 12 | 0.8 | 15 | ― | 30 | 16 | 18 |
| LRF-30/16□ | 12 | 1.2 | ― | 15 | 30 | 16 | 18 |
| LRF-30/18△ | 12 | 0.8 | 15 | ― | 30 | 18 | 18 |
| LRF-30/18□ | 12 | 1.2 | ― | 15 | 30 | 18 | 18 |
| LRF-40/28△ | 12 | 1.7 | 24 | ― | 40 | 28 | 20 |
| LRF-40/28□ | 12 | 3.4 | ― | 24 | 40 | 28 | 20 |
| LRF-45/32△ | 12 | 2.2 | 24 | ― | 45 | 32 | 20 |
| LRF-45/32□ | 12 | 4.4 | ― | 24 | 45 | 32 | 20 |
| LRF-58/38△ | 12 | 2.4 | 24 | ― | 58 | 38 | 18 |
| LRF-58/38□ | 12 | 4.8 | ― | 24 | 58 | 38 | 18 |
| LRF-66/50△ | 12 | 8.2 | 24 | ― | 66 | 50 | 18 |
| LRF-66/50□ | 12 | 8.2 | ― | 24 | 66 | 50 | 18 |
| LRF-86/60△ | 12 | 10.3 | 30 | ― | 86 | 60 | 25 |
| LRF-86/60□ | 12 | 10.3 | ― | 30 | 86 | 60 | 25 |
△,□は色の表示で、R＝赤、G＝緑、B＝青、W＝白、UV＝紫外、IR＝赤外
掲載していない他のサイズもありますのでお問い合わせください。
図面やデモ機をご希望の場合はお気軽にご用命下さい。。
LEDフラットリング照明の外観図

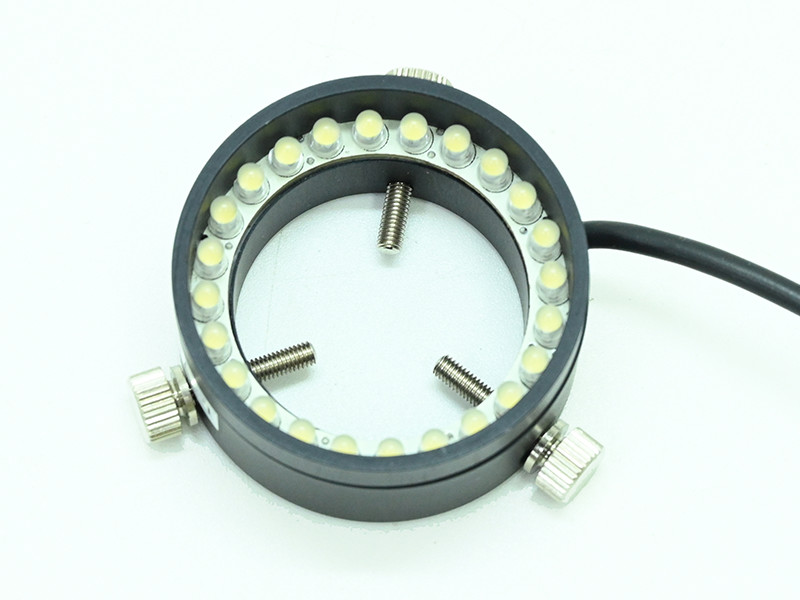

LEDフラットリング照明の写真
LEDフラットリング照明の使用例イメージ
LEDフラットリング照明の動画
点灯の様子を動画で見ることができます。
