USBコントローラーは、USB式LED照明の調光に使用するデバイスです。
現在、JUSB-LED01とJUSB-LED02の2種類をご用意しています。

JUSB-LED01

シンプルで使いやすい手動調光モデルです。

調光ダイヤルを回すだけで、直感的に明るさを調整できます。

JUSB-LED02

高機能モデルで、手動調光に加えて、パソコンに接続して付属アプリケーションを使用することで、より詳細な調光操作が可能です。

USBコントローラーの定格仕様

型　名JUSB-LED01JUSB-LED02
電　源USB 端子へ供給 (DC 5V~5.5V)
(別売ACアダプター使用)		USB 端子へ供給 (DC 5V~5.5V)
アプリケーション通信併用
消費電力0.2 W（LED消費電力は含まず）
LED出力PWM調光（約100KHz）　0.5A
USB-A		PWM調光（約140KHz）　0.5A
USB-A
USB入力USB-B
調光分解能0~255 階調
動作温度0~45℃    　（但し、8h以上の連続使用は40℃以下）
動作湿度20~85%　　　（結露不可）
寸　法幅 50.5×高 21×奥 63（突起部分含まず）
重　量60 g
その他・付属のアプリケーションを使用して調光可能
・付属のコマンド操作で直接調光可能
・アプリ調光以外はマニュアル調光が可能

コントローラーの外観図

USBコントローラーの写真

USBコントローラー JUSB-LED01 資料ダウンロード

詳細については、資料請求フォームからダウンロードしてください。

USBコントローラー JUSB-LED01 購入ページ

USBコントローラーJUSB-LED01を購入される方は、直販サイトをご利用ください。

以下は、JUSB-LED02のみに搭載されている機能についてご紹介します。

USBコントローラー JUSB-LED02 の特徴と調光方法

USBコントローラー JUSB-LED02 には、マニュアル調光とアプリ調光という2つの調光方法があります。

１．マニュアル調光

本体の調光ダイヤルを回すことで、必要な明るさを直感的に調整できます。

２．アプリ調光（外部調光方式）

パソコンにUSBで接続し、付属アプリケーションを使用して調光します。
この方法では、細かい設定や複雑な調光操作が可能で、効率的な調光管理に適しています。
付属アプリケーションのダウンロードはこちらから。

USBコントローラー JUSB-LED02 付属アプリでの調光方法

１．アプリケーション画面の「アプリ調光開始」ボタンを押すと、外部調光方式に切り替わります。

２．調光値を入力して、コントローラーに接続されているLED 照明の明るさを調整します。

点灯モードの選択：

「一回のみ」点灯モードと「繰り返し」点灯・消灯モードのいずれかを選択できます。

ON/OFF時間設定：

ON/OFF時間を設定することで、LEDの点滅時間を制御できます。

３．アプリケーション画面の「アプリ調光終了」ボタンを押すと、コントローラー本体のマニュアル調光方式に戻ります。

USBコントローラー JUSB-LED02 実行プログラムと調光コマンド解説

Windows下のコマンドプロンプトでUSBコントローラーを調光する実行プログラムをご用意しています。
実行プログラムのダウンロードはこちらから。
実行プログラムを利用して、下記の送信コマンドを実行し調光します。

送信コマンド

コマンドHeader命令出力CH切替/調光値Footer説明
内部/外部調光切替7E 5A0F100D 0A本機を外部調光にする
内部/外部調光切替7E 5A0F110D 0A本機を内部調光にする
調光値出力7E 5A2100-FF0D 0A調光値を出力する

受信コマンド

コマンドHeader命令結果
コード		出力
CH		切替/
調光値		Footer説明
内部/外部調光切替7E 5A0F0100D 0A本機を外部調光にした
内部/外部調光切替7E 5A0F0110D 0A本機を内部調光にした
調光値出力7E 5A20100-FF0D 0A調光値を出力した
エラー受信7E 5A0RS1－0D 0Aエラー受信を参照

エラー受信

コード
RS		内容説明
1ヘッダーなし「7E 5Aが「検出されない
2フッターなし「0D 0A」が検出されない
3命令エラー命令が正しくない
4チャンネル範囲外　※01チャンネル指定が範囲外
5アドレスエラー　　※02アドレス＞0F　　アドレスが範囲外
6コマンド形式エラー送信コマンドの形式が誤り
7マニュアルによる内部調光方式使用中内部調光方式使用中に通信を行った場合
8機能使用不可本機では機能が使用できない
他上記以外予想外のエラー

※01：USBコントローラーは１チャンネルのみです。
※02：USBコントローラーはアドレスを使用しません。

送信コマンド例

・外部調光切替：
7E 5A 0F 01 00 0D 0A      外部調光に切替える
・調光値出力：
7E 5A 02 01 FF 0D 0A      チャンネル1の調光値255を出力する

USBコントローラー JUSB-LED02 資料ダウンロード

詳細については、資料請求フォームからダウンロードしてください。

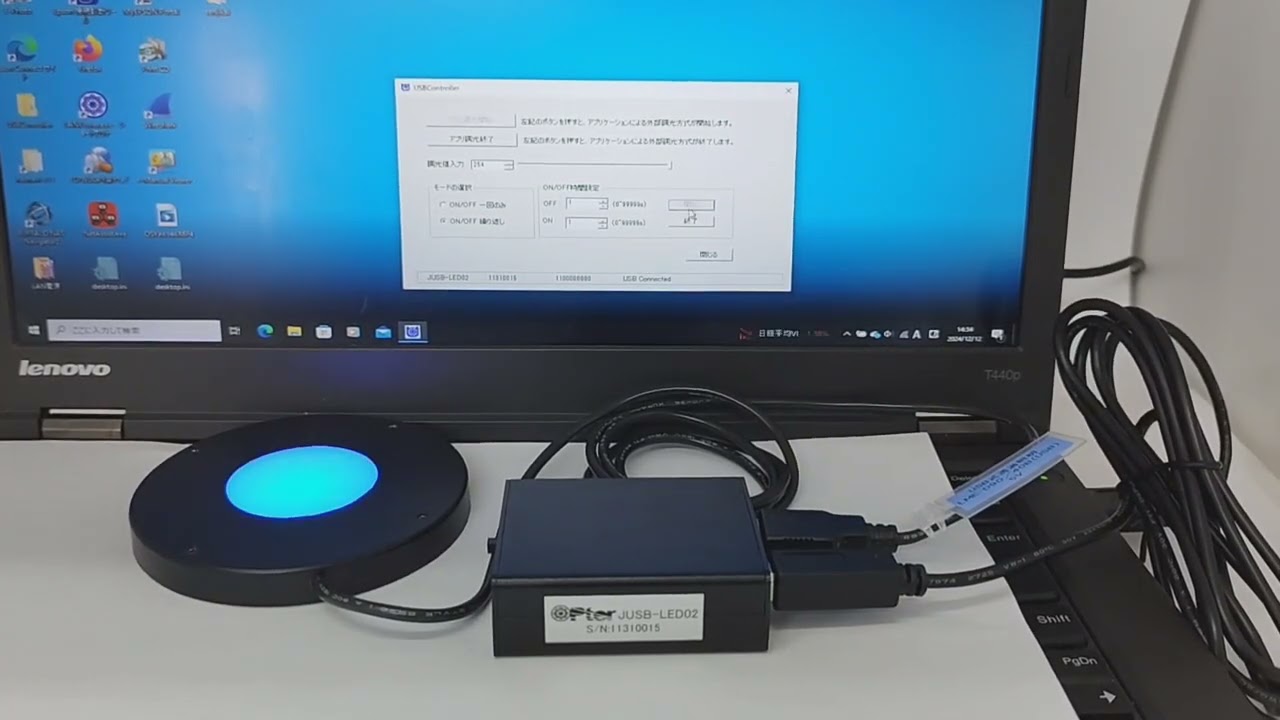

USBコントローラー JUSB-LED02 調光事例動画

視聴ページYouTubeへ(外部サイト)

USBコントローラー JUSB-LED02 の付属アプリケーションから調光の様子を動画で見ることができます。

USBコントローラー JUSB-LED02 購入ページ

USBコントローラーJUSB-LED02を購入する方は直販サイトへ
