ドーム式LED照明は画像処理用・検査用LED照明の一種で、ドームの下部にLEDを設置し、反射効率の高い白色膜で仕上げたドーム内面に光を反射させ、散乱光で各方向からワーク表面を均一照射します。
ドーム式LED照明の仕様
| 型式 | 寸法 | LED数 | 電気仕様 | |||||
|---|---|---|---|---|---|---|---|---|
| 外寸 A | 外寸 B | 厚み C | 取付 位置 | 内径 | R | □ (W,G,B) | ||
| LDM-80/16R | 80 | 50 | 58 | 32 | 16 | 78 | DC12V 0.26A | |
| LDM-80/16□ | 80 | 50 | 58 | 32 | 16 | 78 | DC12V 0.52A | |
ドーム式LED照明の外観
ドーム式LED照明の写真

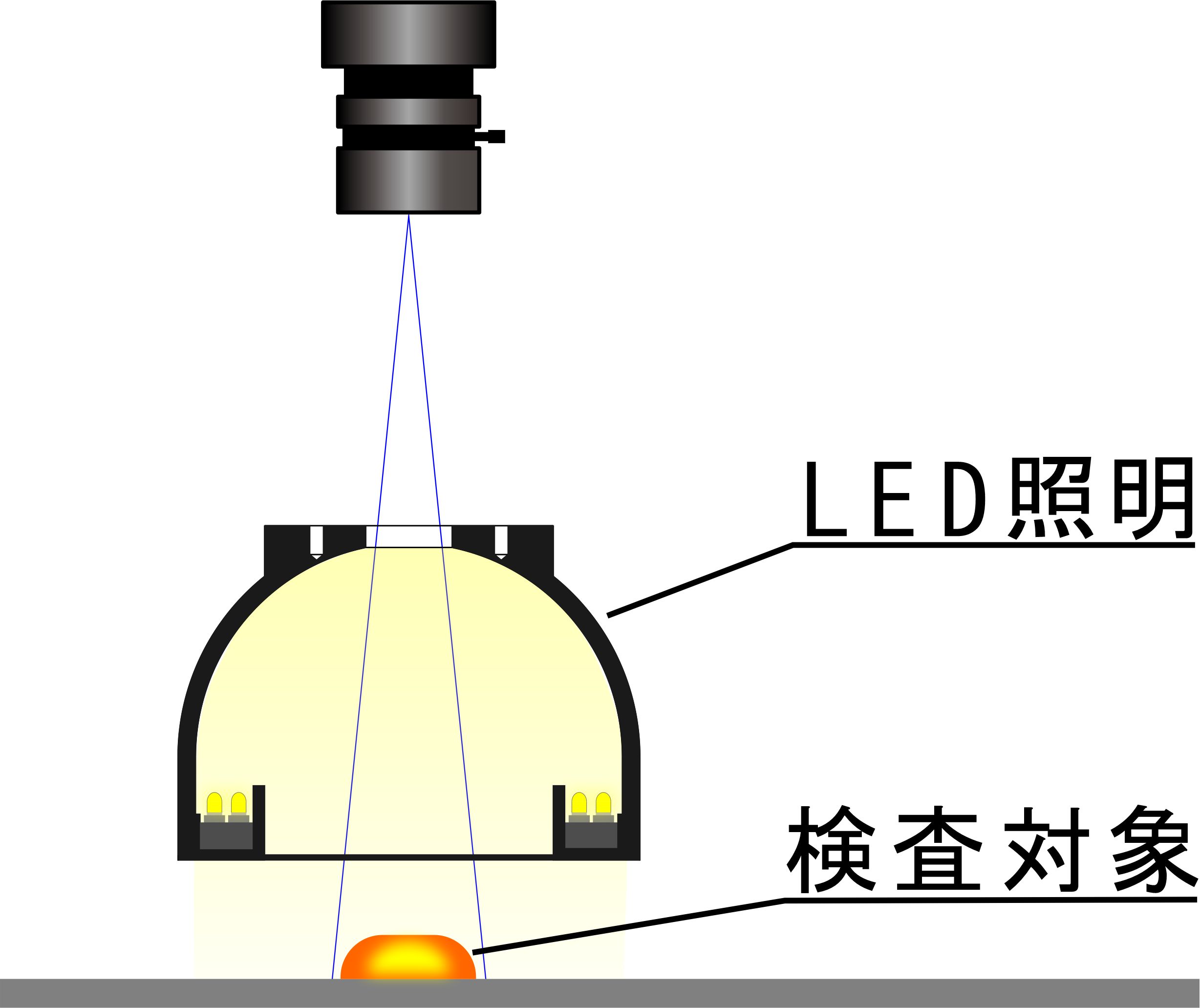

ドーム式LED照明の使用例イメージ

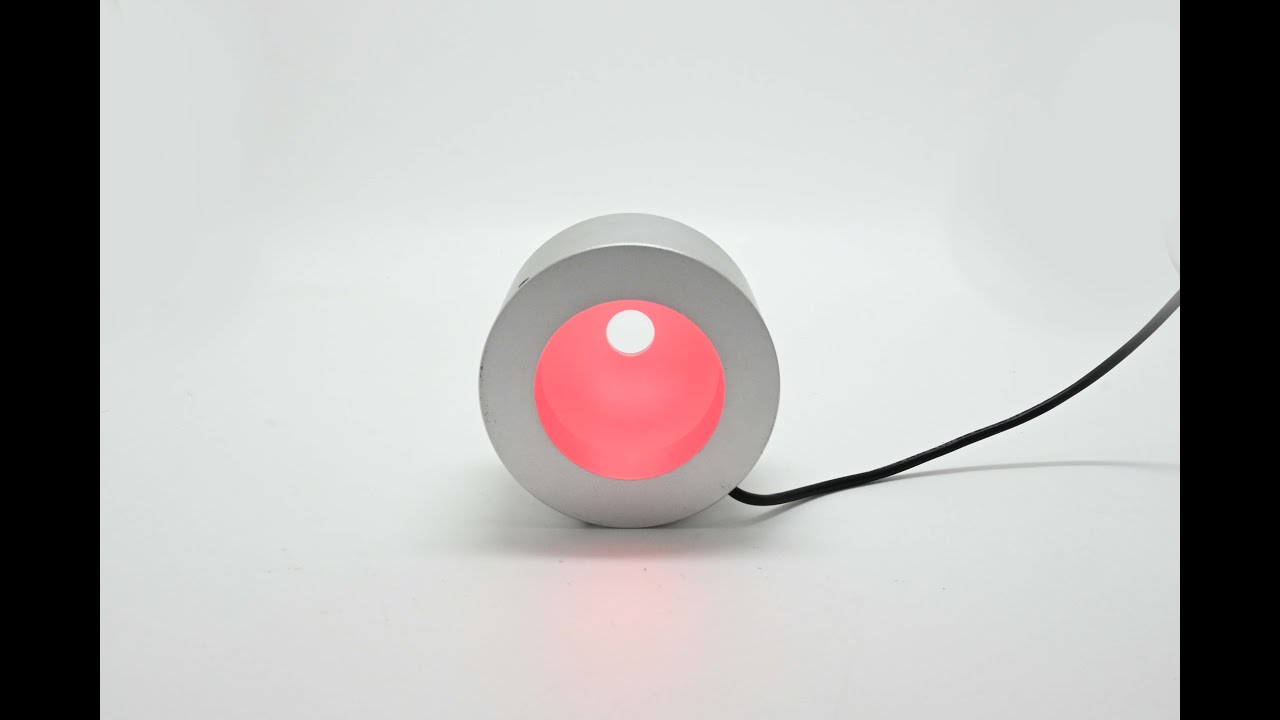

ドーム式LED照明の事例動画
点灯の様子を動画で見ることができます。
