LEDライン型照明は画像処理用または検査用の一種のLED照明で、ライン状にLED素子を実装した照明です。高い照度で対象をダイレクトに照射します。ラインセンサーカメラを使ったシート材検査、異物検査などに使われています。発光面の長さを特注可能です。
LEDライン型照明の仕様
| 型式 | 寸法 | LED数 | 電気仕様 | |||||
|---|---|---|---|---|---|---|---|---|
| 外寸(長) | 外寸(幅) | 外寸(厚) | 取付位置D | 発光面E | R | □ (W,G,B) | ||
| LL-150/10R | 160 | 20 | 30 | 100 | 10×150 | 87 | DC12V 0.29A | |
| LL-150/10□ | 160 | 20 | 30 | 100 | 10×150 | 87 | DC12V 0.58A | |
| LL-300/10R | 310 | 20 | 30 | 200 | 10×300 | 174 | DC12V 0.58A | |
| LL-300/10□ | 310 | 20 | 30 | 200 | 10×300 | 174 | DC12V 1.16A | |
| LL-460/10R | 470 | 20 | 30 | 300 | 10×460 | 282 | DC12V 0.94A | |
| LL-460/10□ | 470 | 20 | 30 | 300 | 10×460 | 282 | DC12V 1.88A | |
LEDライン型照明の外観

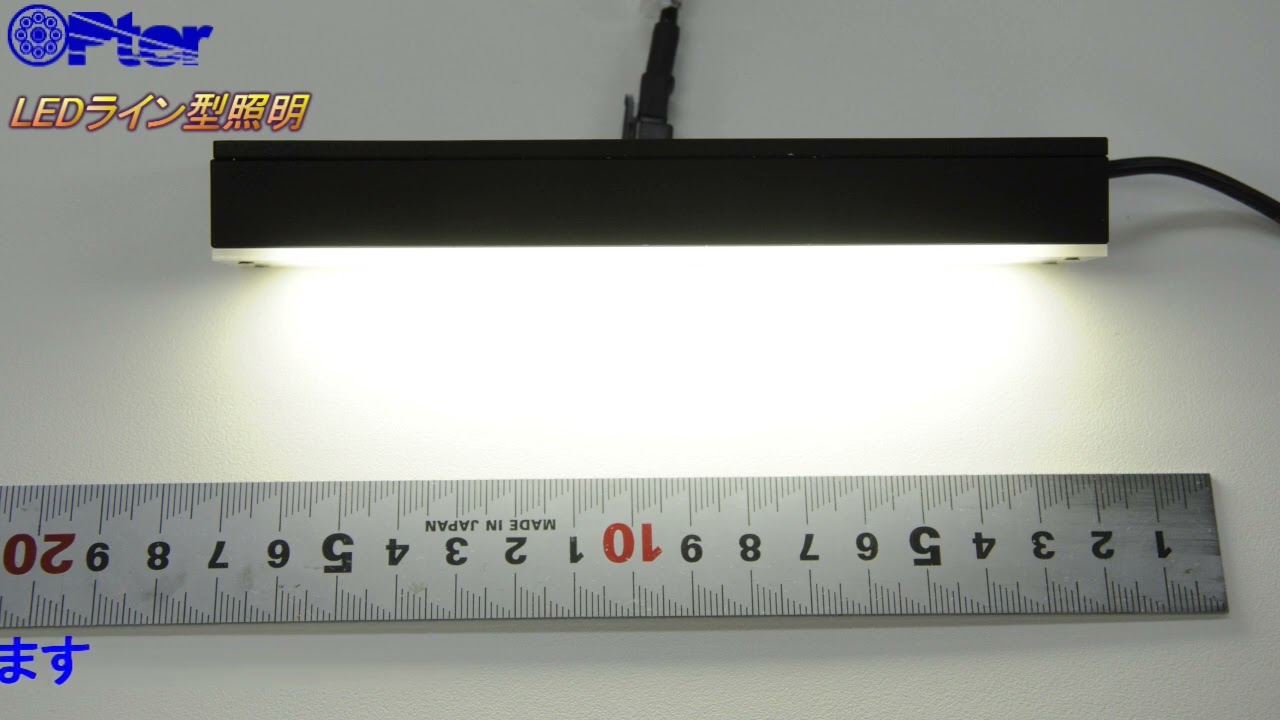

LEDライン型照明の写真
LEDライン型照明の使用例イメージ
LEDライン型照明の事例動画
点灯の様子を動画で見ることができます。
