LEDダイレクト直下型面照明（バックライト）のは画像処理用・検査用LED照明の一種であり、拡散板の下にLEDを配置し、エッジ型より明るい均一の照明を実現できます。
LEDダイレクト直下型面照明（バックライト）の仕様
| 型 名 | 定格 電圧 (V) | 消費 電力 (W) | LE D数 | 寸法 | |||||
|---|---|---|---|---|---|---|---|---|---|
| R | □(G,B,W) | 外寸 A | 外寸 B | 厚み C | 取付 位置 D | 発光面 E | |||
| LMD-30/30R | 12 | 1.5 | 36 | ― | 48 | 40 | 35 | 30 | 30×30 |
| LMD-30/30□ | 12 | 2.9 | ― | 36 | 48 | 40 | 35 | 30 | 30×30 |
| LMD-60/60R | 12 | 5.8 | 144 | ― | 78 | 70 | 35 | 50 | 60×60 |
| LMD-60/60□ | 12 | 11.5 | ― | 144 | 78 | 70 | 35 | 50 | 60×60 |
| LMD-90/90R | 12 | 13 | 324 | ― | 108 | 100 | 35 | 70 | 90×90 |
| LMD-90/90□ | 12 | 26 | ― | 324 | 108 | 100 | 35 | 70 | 90×90 |
LEDダイレクト直下型面照明（バックライト）の外観

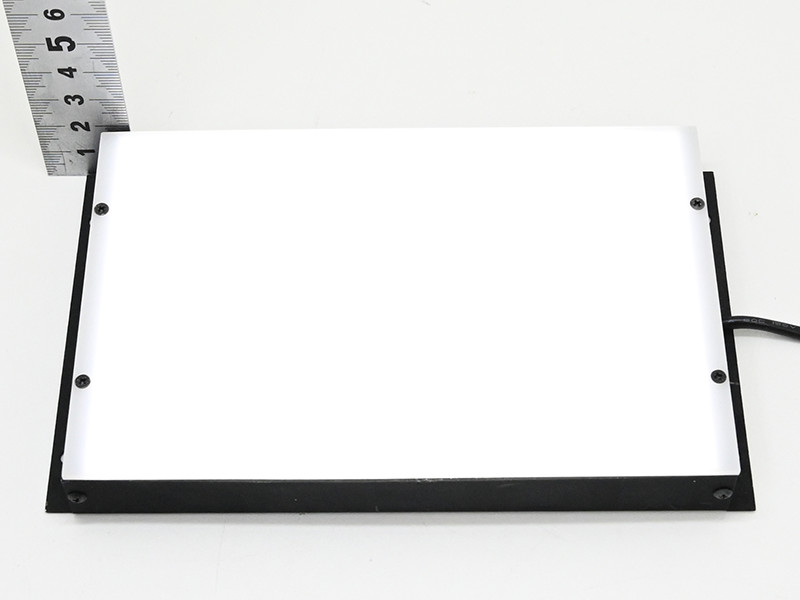

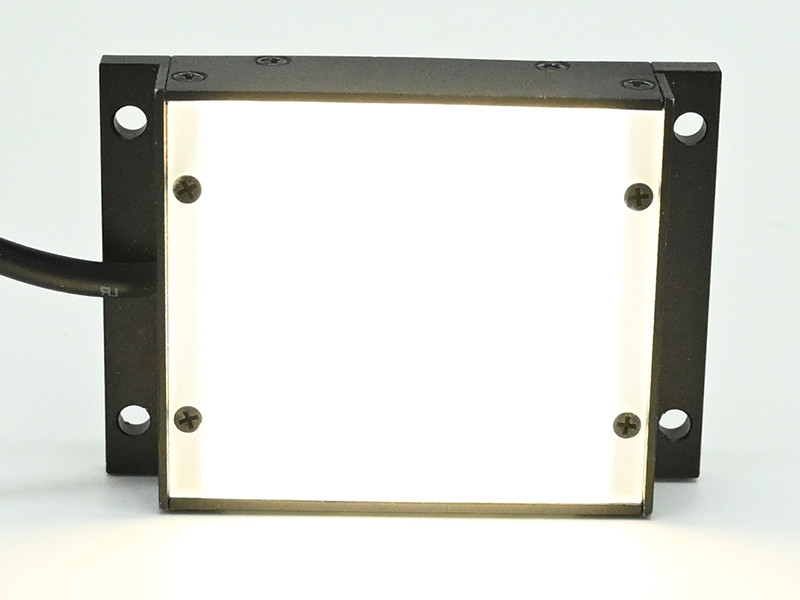

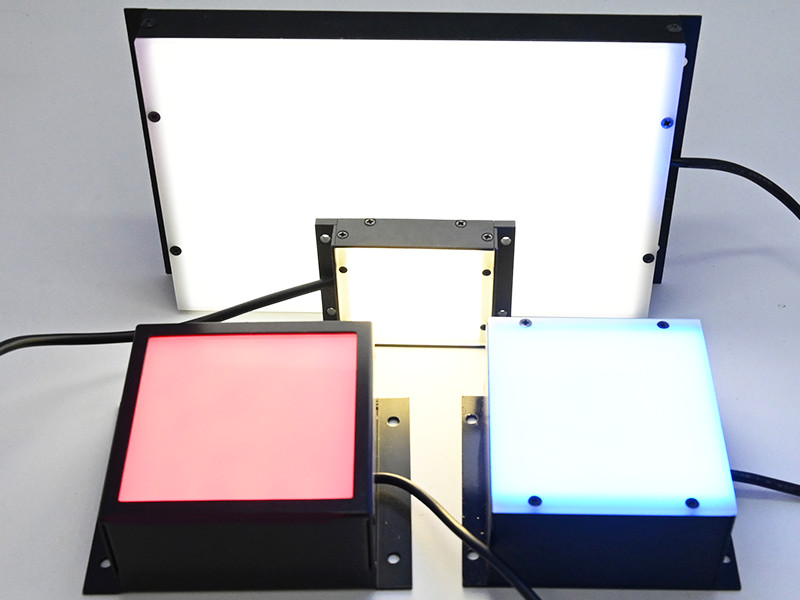

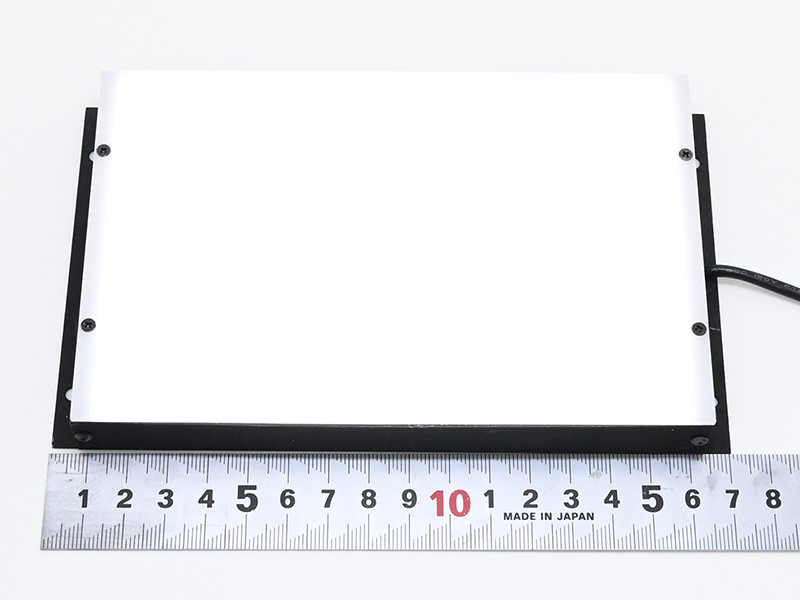

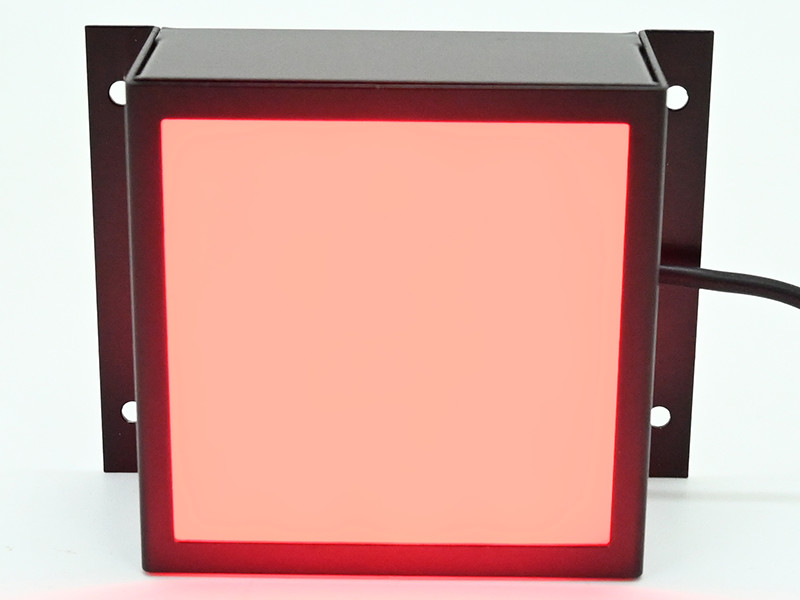

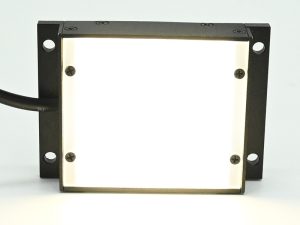

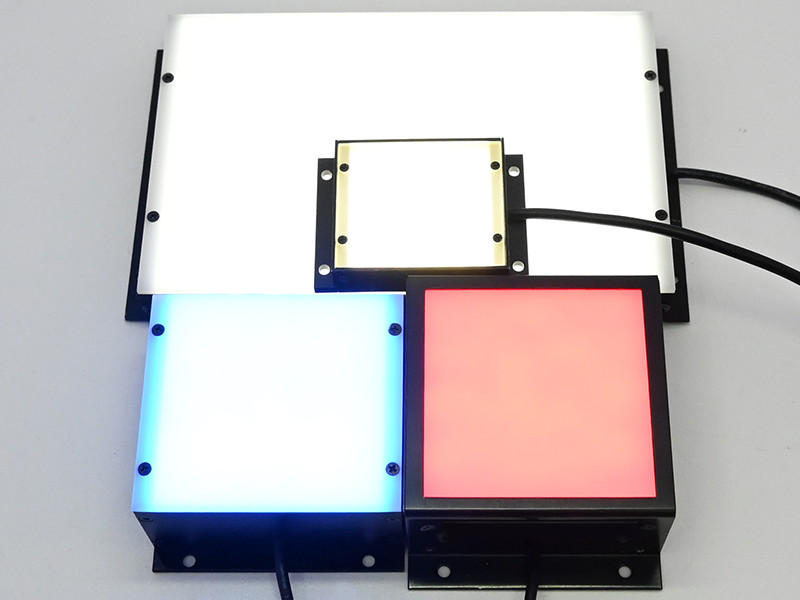

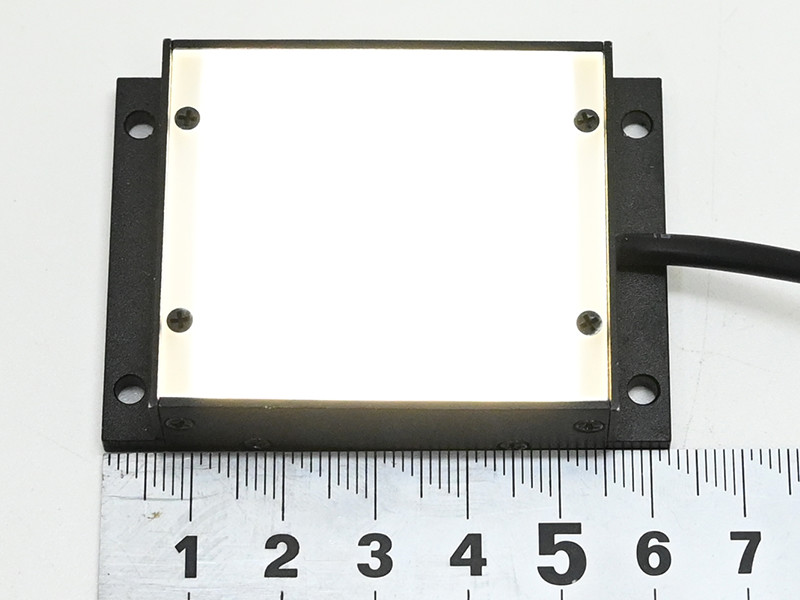

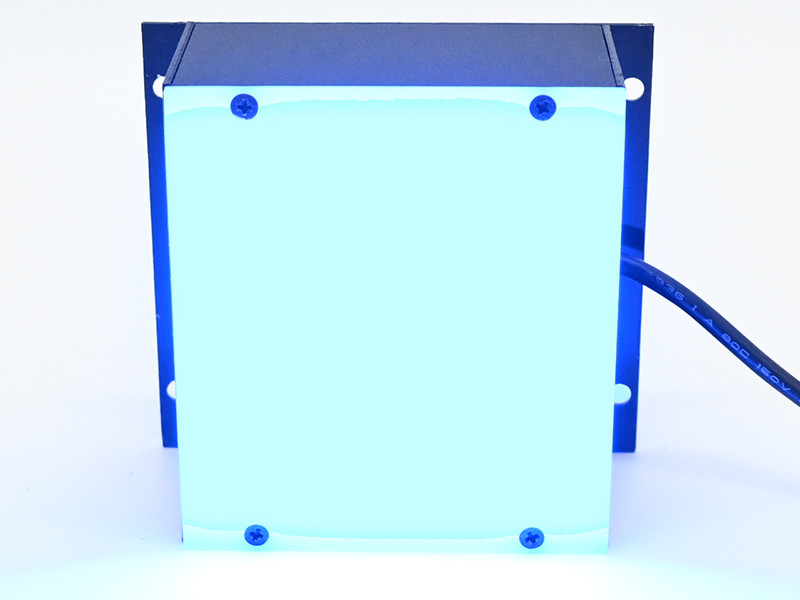

LEDダイレクト直下型面照明（バックライト）の写真

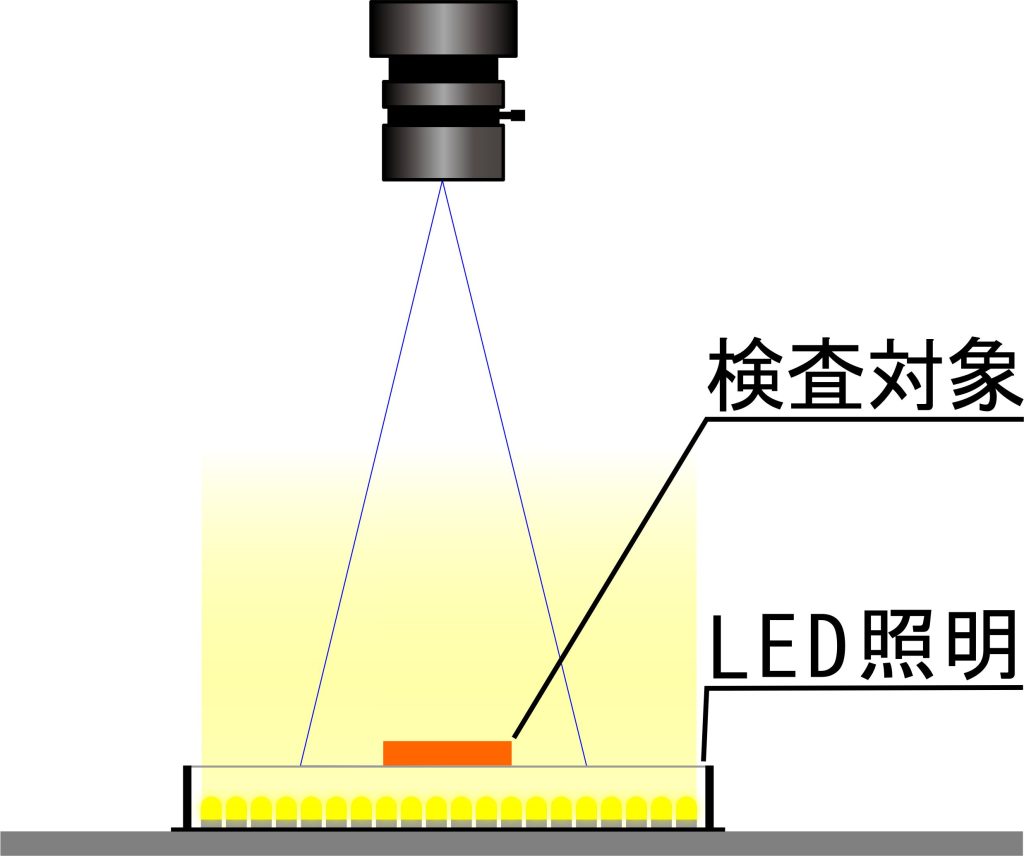

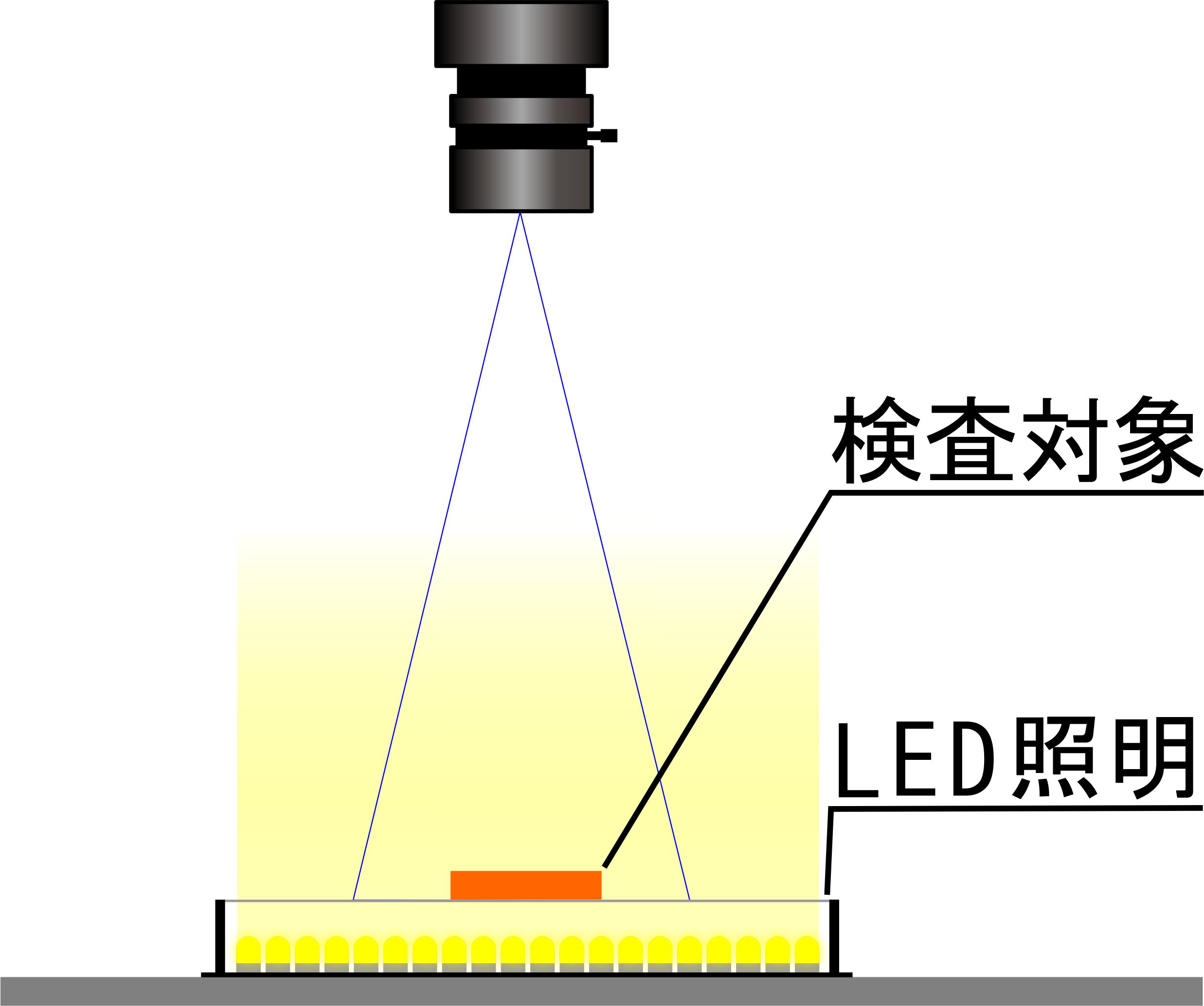

LEDダイレクト直下型面照明（バックライト）の使用例イメージ
LEDダイレクト直下型面照明（バックライト）の事例動画
点灯の様子を動画で見ることができます。
