薄型反射式LEDリング照明は画像処理用LED照明・検査用LED照明の一種です。LEDの光を横に出射し、特殊なミラーにより反射され、薄型で至近距離の照明が実現できます。
反射型LEDリング照明の仕様
| 型 名 | 定格 電圧 (V) | 消費 電力 (W) | LED数 | 寸法 | 外 観 図 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| R | □ (G, B, W) | 外寸 A | 外寸 B | 内径 C | 厚み D | 取付 位置 D | ||||
| LRR-26×26/8R | 12 | 0.72 | 18 | ― | 26 | 26 | 8 | 3 | 21×21 | 図1 |
| LRR-26×26/8□ | 12 | 1.44 | ― | 18 | 26 | 26 | 8 | 3 | 21×21 | |
| LRR-28×28/11R | 12 | 0.72 | 18 | ― | 28 | 28 | 11 | 3 | 23×23 | |
| LRR-28×28/11□ | 12 | 1.44 | ― | 18 | 28 | 28 | 11 | 3 | 23×23 | |
| LRR-34×34/10R | 12 | 0.96 | 20 | ― | 34 | 34 | 10 | 5 | 29×29 | |
| LRR-34×34/10□ | 12 | 1.92 | ― | 20 | 34 | 34 | 10 | 5 | 29×29 | |
| LRR-45ｘ34/10R | 12 | 0.96 | 20 | ― | 45 | 34 | 10 | 5 | 21×7 | 図2 |
| LRR-45ｘ34/10□ | 12 | 1.92 | ― | 20 | 45 | 34 | 10 | 5 | 21×7 | |
□は色の表示で、G＝緑、B＝青、W＝白
他の仕様も多数ありますので、お問い合わせください。
詳細図面も個別用意できますので、ご確認ください。
反射型LEDリング照明の外観図

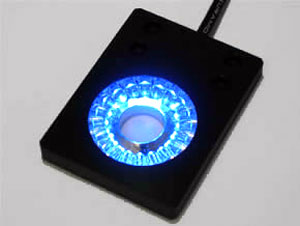

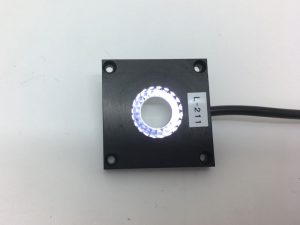

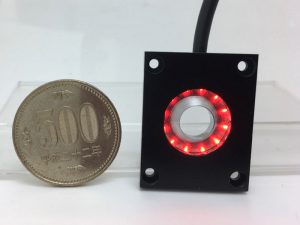

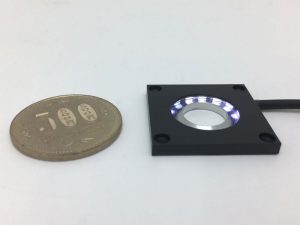

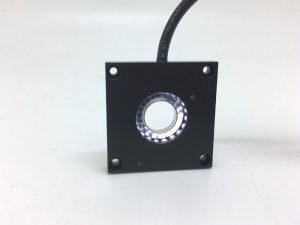

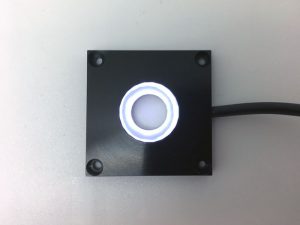

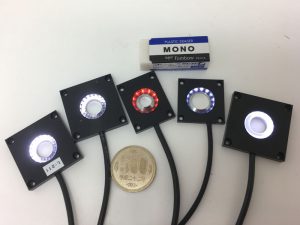

反射型LEDリング照明の写真

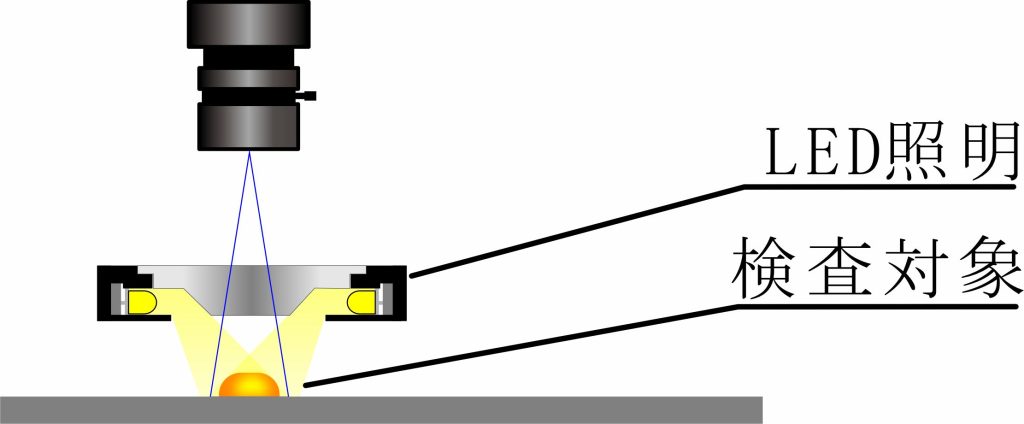

反射型LEDリング照明の使用例イメージ
反射型LEDリング照明の動画
点灯の様子を動画で見ることができます。
